Устройство тепловых магистралей между строениями

Прокладка тепловой сети - это организация инженерно-строительных сооружений для доставки тепла от источника к потребителям посредством транспортировки теплоносителя.

Надземная прокладка теплосети - это прокладка с использованием эстакад или специальных отдельно стоящих опор. При надземной прокладке тепловой сети следует предусматривать металлические кожухи, не позволяющие  посторонним лицам получить доступ к осевым (сильфонным и линзовым) компенсаторам, а также к затворам и задвижкам и защищающие их от атмосферных осадков.

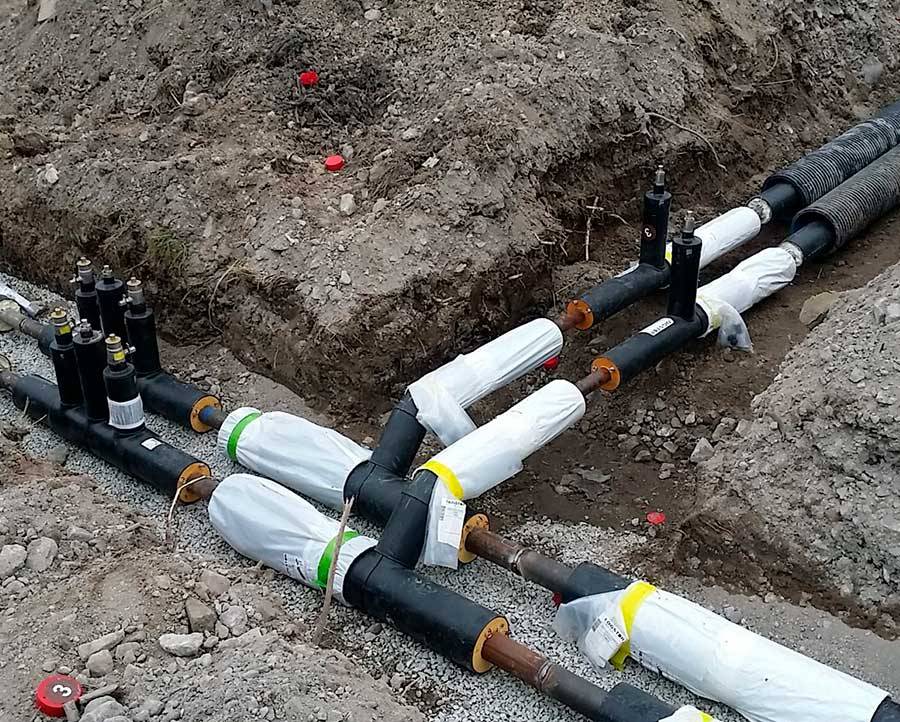

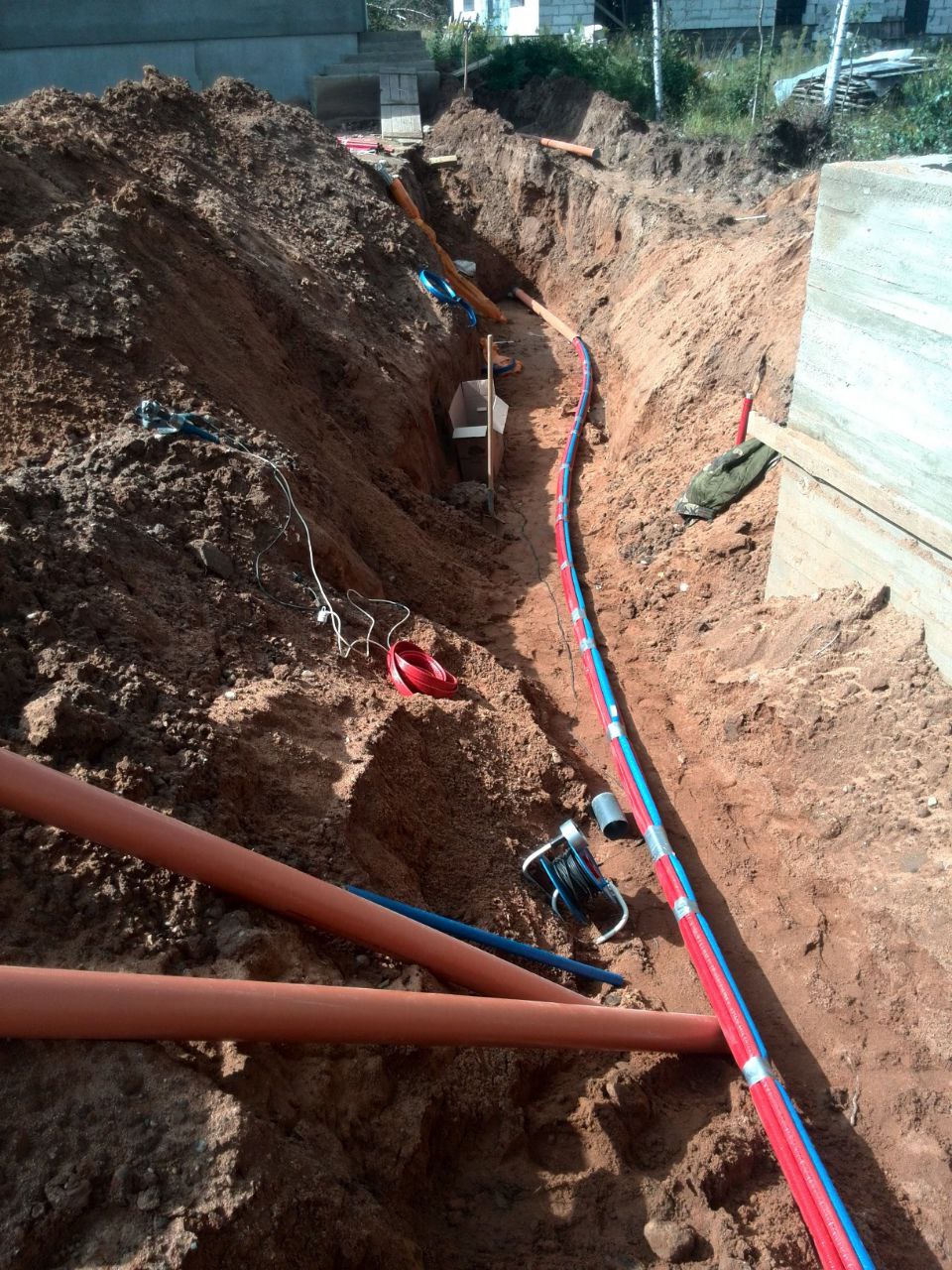

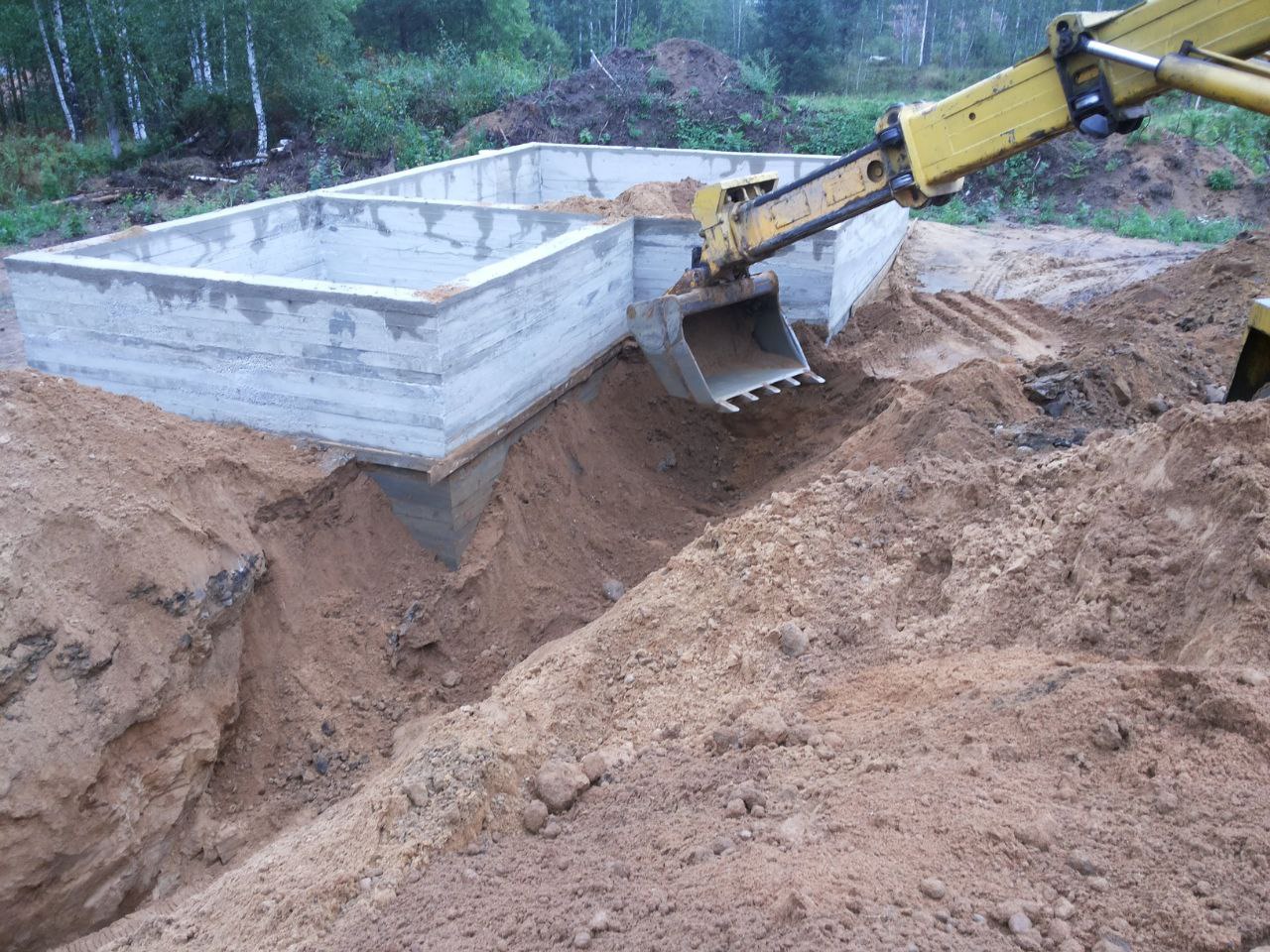

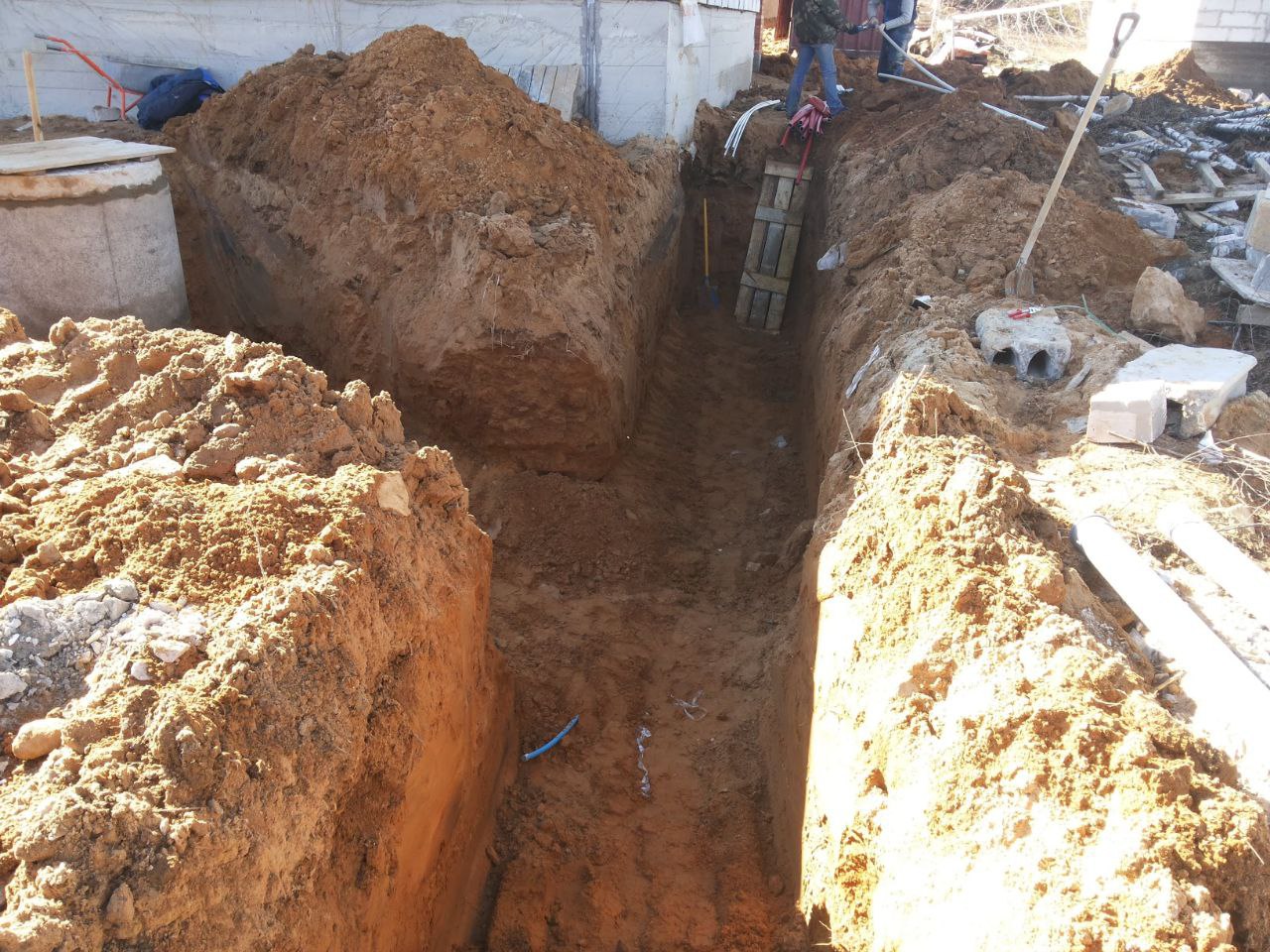

Бесканальная прокладка теплосети - это прокладка трубопровода теплосети непосредственно в грунте. Необходимо предусмотреть в объеме работ по проекту тепловой сети с использованием стальных труб в ППУ-изоляции стадийность монтажных работ и обеспечить заказ временных концевых заглушек изоляции.  При бесканальной прокладке теплосети уклон трубопровода должен составлять не менее 0,002, а максимальный уклон следует выбирать из условия отсутствия проскальзывания трубопроводов теплосетей по песчаной подготовке. Уклон тепловых сетей к отдельным зданиям при подземной прокладке должен быть обычно от здания к ближайшей камере. На отдельных участках (при пересечении коммуникаций, прокладке по мостам) возможна прокладка тепловых сетей без уклона.

При прокладке тепловых сетей в засыпных непроходных каналах необходимо предусмотреть возможность осуществлять монтаж и ремонтопригодность стыковых соединений, а также все расчетные тепловые расширения трубопроводов в эксплуатации.

Способы прокладки теплотрассы в ППУ-изоляции

Способы прокладки теплотрассы делятся на надземные и подземные и предполагают использование различных видов трубопроводов. ППУ трубы в ПЭ-оболочке (полиэтиленовой) предназначены для подземной бесканальной прокладки и прокладки в непроходных каналах (на скользящих опорах, с засыпкой песком и герметизацией торцов каналов). Трубы ППУ ОЦ (в оцинкованной оболочке) предназначены для надземной прокладки и прокладки в проходных каналах и тоннелях.

При прокладке трубопроводов тепловых сетей в ППУ-изоляции следует руководствоваться СП 124.13330.2012 "Тепловые сети". Данный свод правил распространяется на тепловые сети и сопутствующие конструкции от выходных запорных задвижек коллекторов источника теплоты или от наружных стен источника теплоты до выходных запорных задвижек центральных тепловых пунктов и до входных запорных органов индивидуальных тепловых пунктов (узлов вводов) зданий (секции зданий) и сооружений. Рабочей средой таких трубопроводов является горячая вода с температурой до 200 градусов Цельсия и давлением до 2,5 МПа включительно, водяной пар с температурой до 440 градусов Цельсия и давлением до 6,3 МПа включительно, конденсат водяного пара.

Согласно действующим требованиям, в населенных пунктах для тепловых сетей предпочтительной является подземная прокладка (бесканальная, в каналах или в тоннелях (коллекторах) совместно с другими инженерными сетями). При пересечении железных дорог, а также рек, оврагов, открытых водостоков следует, как правило, осуществлять надземную прокладку теплосетей. При этом допустимо задействовать автодорожные и железнодорожные мосты. Бесканальная прокладка тепловых сетей при подземном пересечении железных дорог, автодорог и автомагистралей, улиц, проездов общегородского и районного значения, а также местных улиц и дорог, трамвайных путей и линий метрополитена не допускается.

Для управления потоком энергоносителя используются тройники и тройниковые ответвления в ППУ-изоляции. Следует иметь в виду, что толщина стенки тройников в месте врезки должна быть больше толщины стенки основной трубы. Тройниковые ответвления устанавливают при длине трубопровода ответвления, не превышающей 12 метров. Допустима установка тройниковых ответвлений при длине ответвления более 12 м, когда известно, что тепловые удлинения трубопровода Δl≤15 мм.

Бесканальная прокладка теплотрассы в ППУ-изоляции при строительстве трубопроводов: особенности и правила

Бесканальная прокладка трубопроводов в ППУ-изоляции должна осуществляться в непросадочных грунтах с естественной влажностью.

При бесканальной прокладке теплотрассы в местах в местах естественной компенсации температурных удлинений трубопроводов в ППУ-изоляции используют амортизирующие прокладки, способствующие возможности перемещения ППУ трубопровода в осевом направлении. Амортизирующие прокладки представляют из себя маты из вспененного полиэтилена толщиной не менее двух величин расчетного теплового удлинения и высотой, которая превышает не менее чем на 100 мм диаметр ПЭ оболочки трубы. Материал амортизирующего мата должен соответствовать диапазону температур применения от минус 40°С до плюс 90°С; обладать стойкостью к биологическому и химическому разложению; иметь срок эксплуатации не менее 50 лет; характеризоваться остаточной податливостью.

При бесканальной прокладке предизолированных трубопроводов тепловых сетей проход трубопроводов через стены зданий, каналов, камер тепловых сетей должен производиться через проемы с применением узлов стенового ввода, обеспечивающих герметичность и газонепроницаемость.

Надземная прокладка тепловых сетей в ППУ-изоляции при строительстве трубопроводов: правила и особенности

Надземная прокладка трубопроводов в ППУ-изоляции производится на опорах, эстакадах, в галереях или на стенах зданий или сооружений.

Высота прокладки трубопроводов ППУ на низких опорах должна составлять не менее:

• при ширине группы труб не менее 1,5 м - 0,35 м,
• при ширине группы труб от 1,5 м и более - 0,5 м.

Высоту трубопроводов в ППУ изоляции диаметром 300 мм и менее следует предусматривать в два ряда и более по вертикали, максимально сокращая ширину трассы сетей.

Высота прокладки трубопроводов ППУ на высоких опорах должна составлять:

• в непроезжей части территории, в местах прохода людей - 2,2 м,
• в местах пересечения с автодорогами - 5 м,
• в местах пересечения с внутренними железнодорожными подъездными путями и путями общей сети - в соответствии с ГОСТ 9238-83,
• в местах пересечения с трамвайными путями - 7,1 м от головки рельса.

Прокладка ППУ трубопроводов на несущей строительной конструкции производится с помощью скользящих опор.
