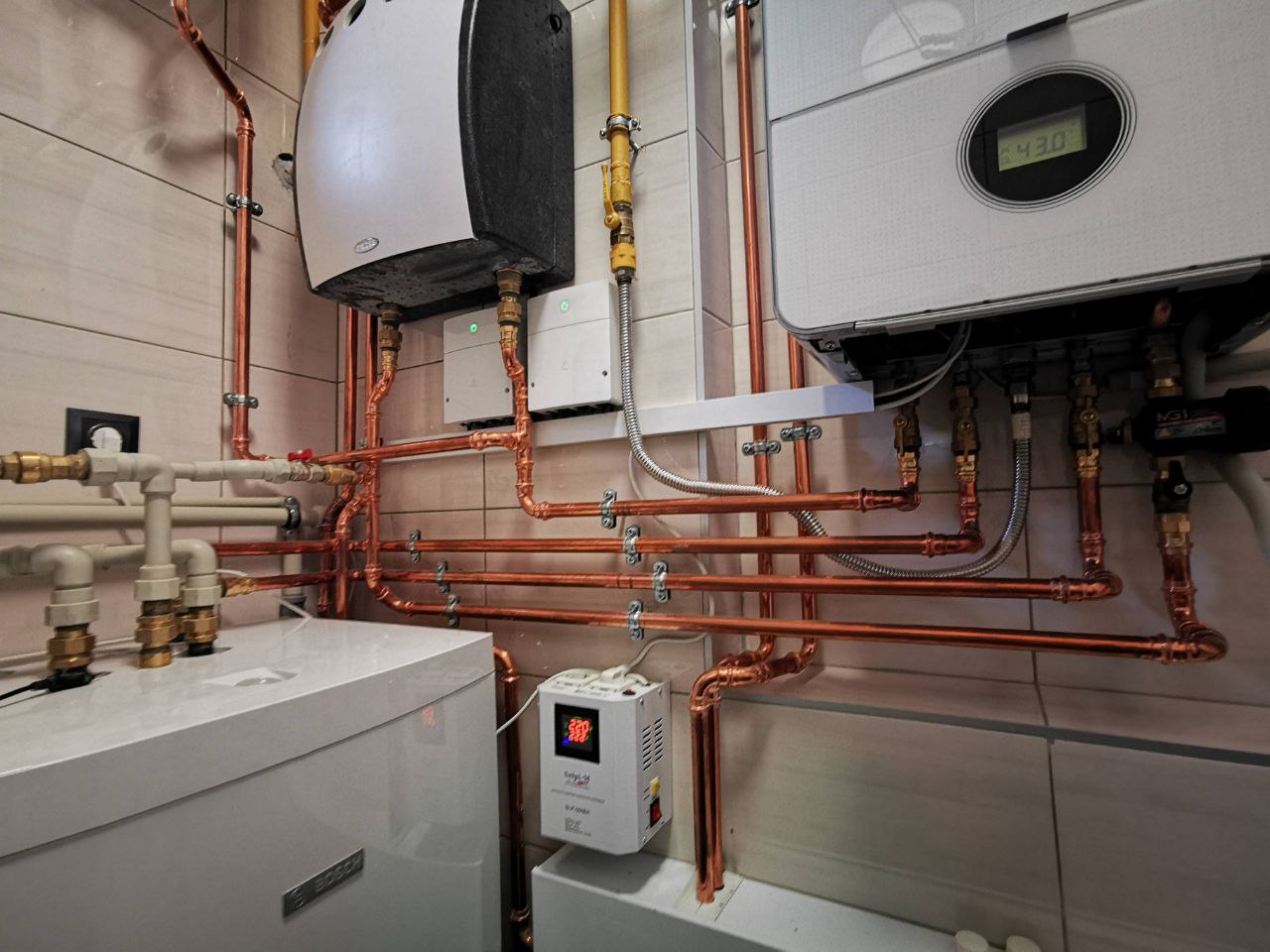

Проектирование, обвязка котельной

Проектирование котельных для частного дома

В инженерных проектах не бывает одинаковых решений. Однако существуют единые для всех строительные нормы, которые нужно соблюдать при проектировании газовых котельных индивидуальных (блокированных) жилых домов. В частности, вам могут пригодиться следующие рекомендации специалистов.

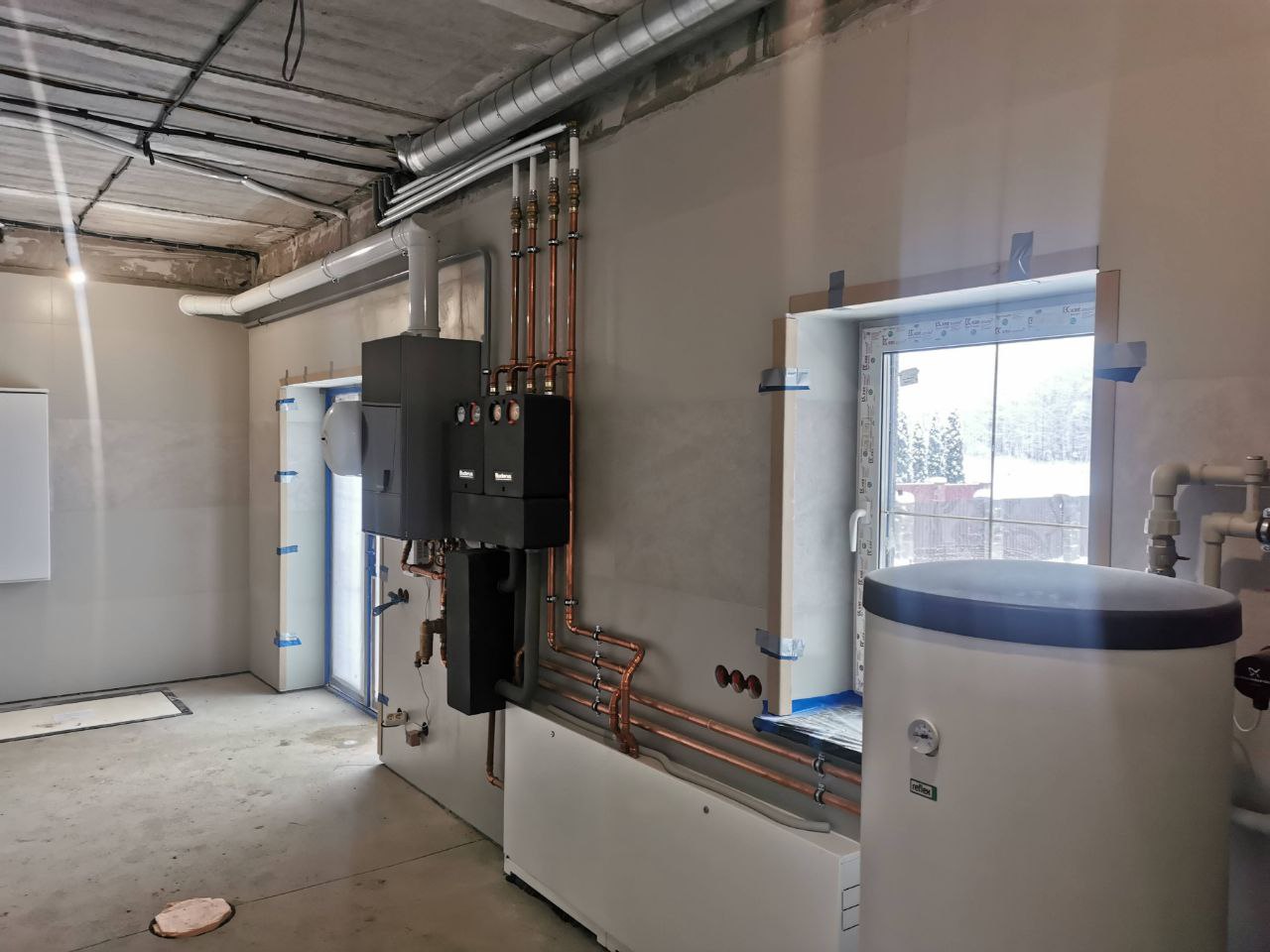

• Котельную целесообразнее размещать на цокольном или первом этаже жилого дома. Не рекомендуется отводить под нее чердак или коридор.
• В случае если вы планируете устанавливать газовый котел мощностью до 60 кВт (наиболее распространенный класс тепловой мощности котлов), выделять отдельное помещение для устройства котельной в частном доме нет необходимости, котел можно поставить и на кухне. Для котлов большей мощности рекомендуется отдельное помещение.
• Высота потолков в таком помещении — не менее 2,5 метра.
• Помещение котельной должно быть просторным, чтобы вокруг котла оставалось свободное пространство для его обслуживания. Это правило указано в паспорте любого теплогенератора. Объем (кубатура) помещения может быть рассчитан по формуле, в которой мощность котла в киловаттах (кВт) умножается на 0,2 куб. метра. При этом минимальная допустимая кубатура — 15 куб. метров.
• В котельной должны быть окно и дверь. Окно может быть деревянным или пластиковым. Важно, чтобы оно было распашным для возможности аварийного проветривания на случай утечки газа. Также для помещения котельной есть специальный норматив для площади окон — на 1 куб. метр пространства помещения нужно предусмотреть не менее 0,03 кв. метра застекленного оконного проема, остекление одинарное. При этом в расчет идут именно стекла, без учета рам и наличников.
• Пол и двери должны быть прочными.
• В котельной не должно быть горючих материалов. Пол рекомендуется оставлять бетонным, а дверь лучше поставить металлическую. Стены специалисты советуют облицевать минеральной штукатуркой или кафелем.

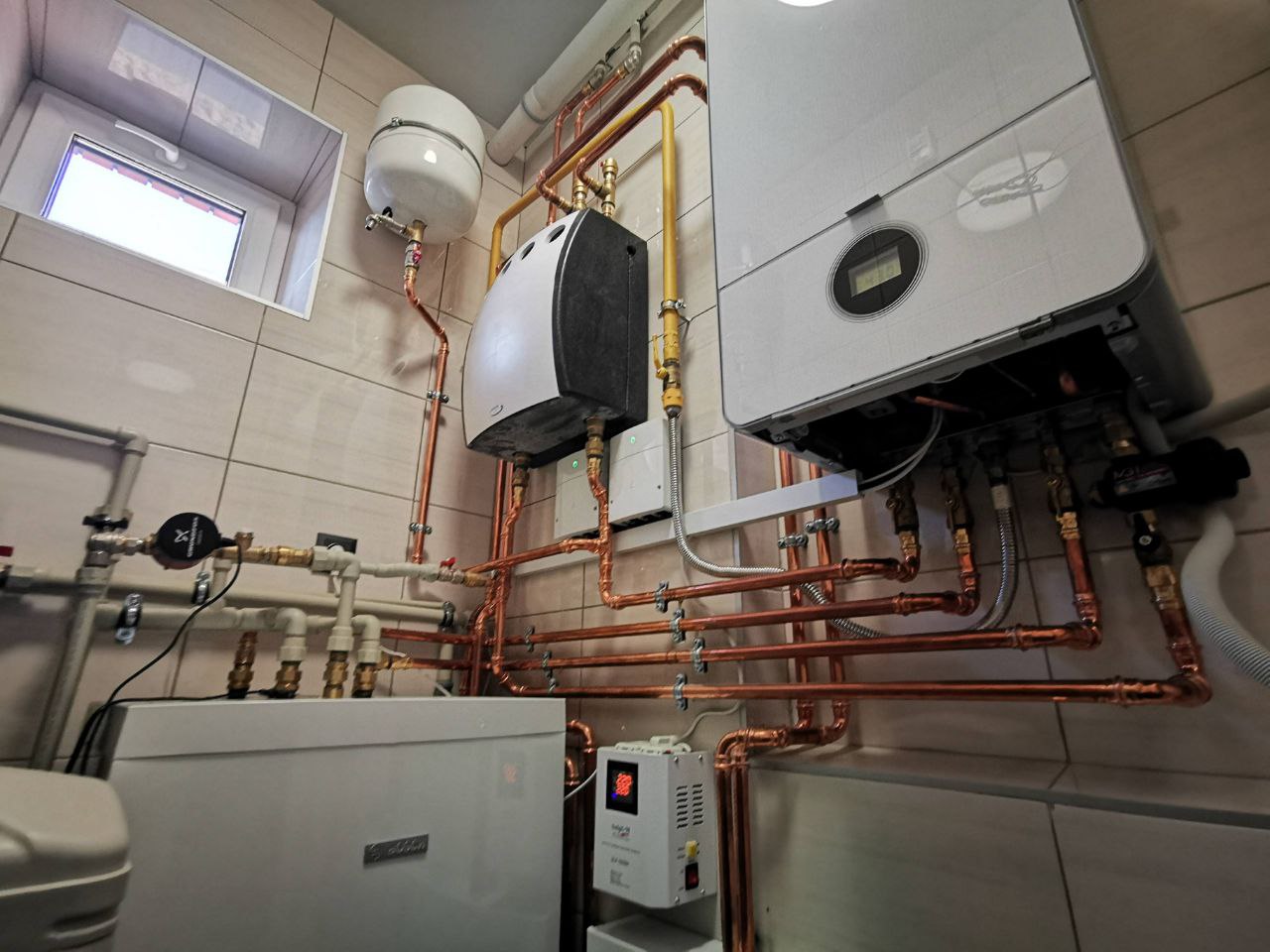

Обвязка котла

После выбора модели и покупки котла перед собственником встает следующая задача — подключить его. Не менее важно продумать правильную обвязку котла, которая обеспечит безопасность и нужную производительность системы отопления.

Обвязка — это все оборудование, которое соединяет котел и отопительные приборы и обеспечивает циркуляцию теплоносителя.

Грамотно выполненная обвязка гарантирует, что давление в системе не превысит максимально допустимый уровень и не опустится ниже требуемого, оборудование будет удалять воздух, попавший в воду, не допуская образования воздушных подушек, и станет компенсировать избыточное тепловое расширение, избавит от обломившихся окалин, песка, шлака и другого мусора в трубах.

Основных вариантов обвязки котельного оборудования два — это естественная и принудительная циркуляция. Они определяют, как теплоноситель будет двигаться по трубам.

Обвязка с естественной циркуляцией — самая доступная и простая в реализации. В данной схеме движение теплоносителя по трубам обеспечивается благодаря тому, что холодные и более плотные жидкости выталкивают теплые и менее плотные. Такая система стоит дешевле, так как требуется меньше теплоносителя, чем в случае принудительной обвязки. Она проста в обслуживании, легко монтируется и может быть быстро восстановлена в случае поломки. Важное преимущество такой системы — отсутствие необходимости в электричестве, поскольку теплоноситель движется самотеком.

Однако есть и ряд недостатков. Например, в холодную погоду теплоноситель быстро охлаждается, и тепло распределяется неравномерно. При открытой системе отопления, когда расширительный бак устанавливается в верхней части помещения, например под крышей, а трубы — под уклоном, высока вероятность коррозии труб и радиаторов из-за постоянного контакта теплоносителя с воздухом.

Метод естественной циркуляции применим только при использовании одноконтурных котлов и оптимален для небольших домов.

Что такое газо­распределительная организация и чем она может вам помочь

Обвязка котла отопления с принудительной циркуляцией популярнее — она более практична и удобна. Здесь за движение теплоносителя отвечает насос. Такую систему используют в частных домах чаще всего. Циркуляционный насос создает магистральное давление и дает теплоносителю дополнительный импульс, позволяя преодолевать гидравлическое сопротивление элементов трубопровода. Нагнетание теплоносителя способствует сохранению равномерной температуры и одновременной подаче во все приборы.

Как и у любой другой системы, у этой есть и достоинства, и недостатки.

Среди достоинств стоит отметить возможность использования собственником различных по сложности схем разветвления труб и выбора длины контура — то есть на этапе проектирования дома можно заранее предусмотреть наиболее удачное расположение жилых помещений, отталкиваясь от этажности и в целом от конфигурации дома.

Однако имеются и недостатки:

• сложность: множество устройств, включенных в схему, значительно усложняют ее;
• более высокая стоимость: покупка приборов, монтаж и последующее регулярное обслуживание стоят дороже;
• необходимость настройки: установленные элементы необходимо тщательно сбалансировать между собой;
• потребность в бесперебойном энергоснабжении: система зависит от источников электроэнергии.
